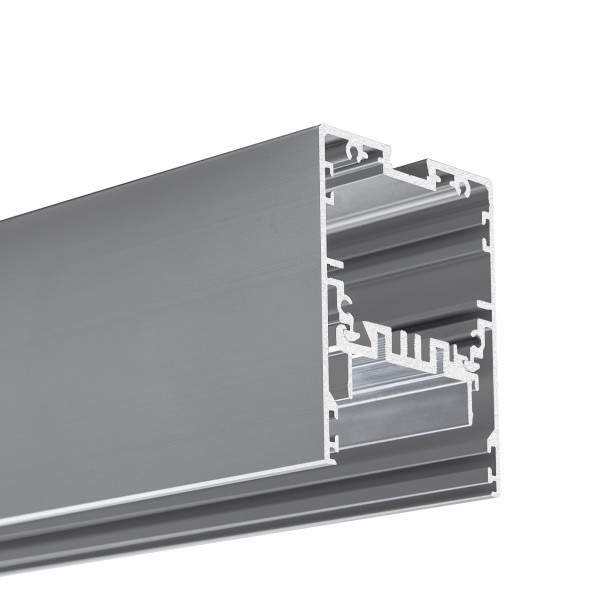

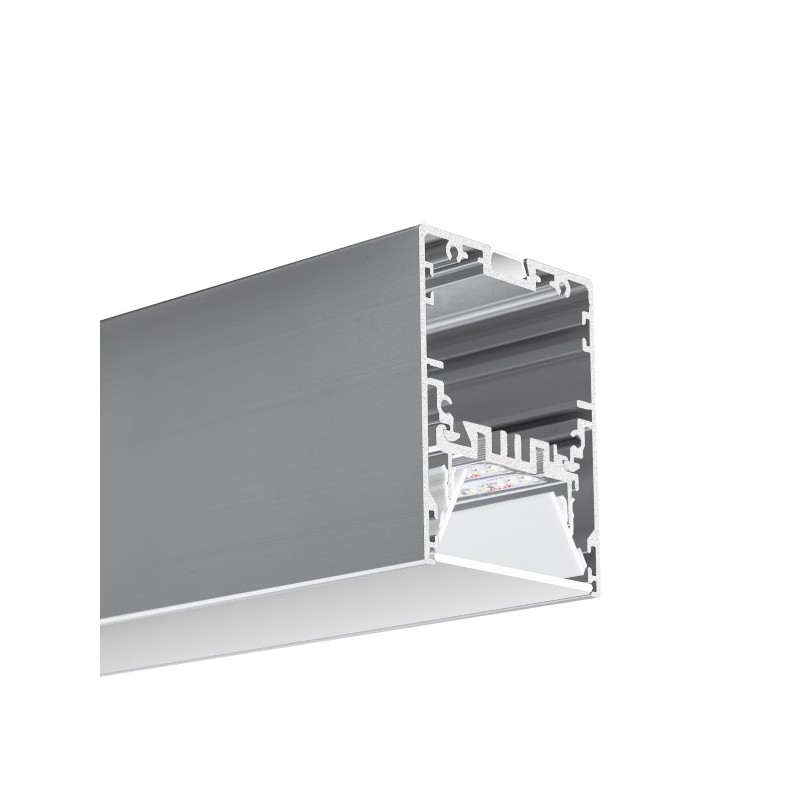

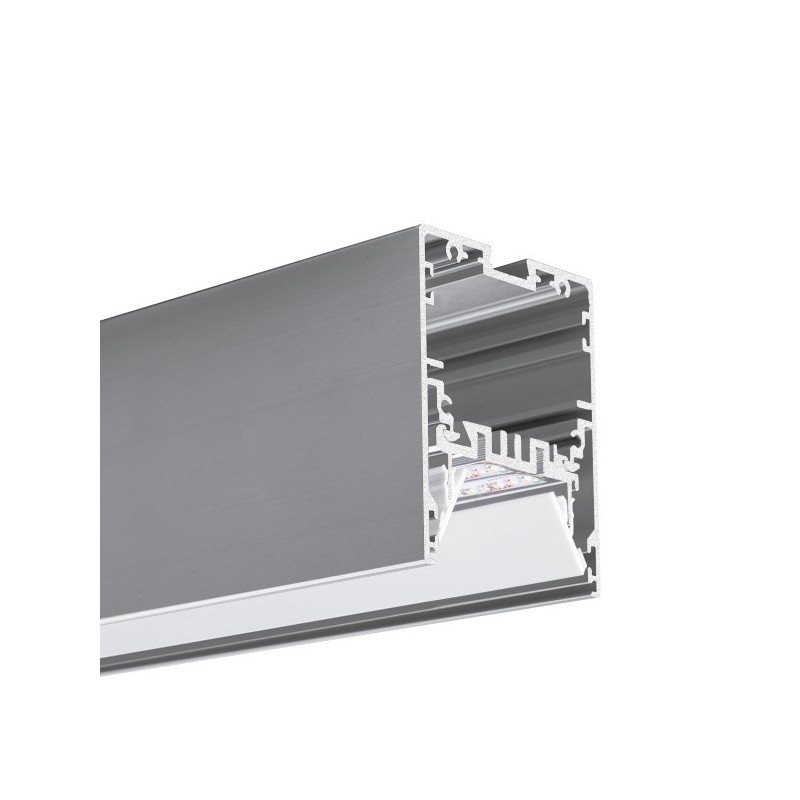

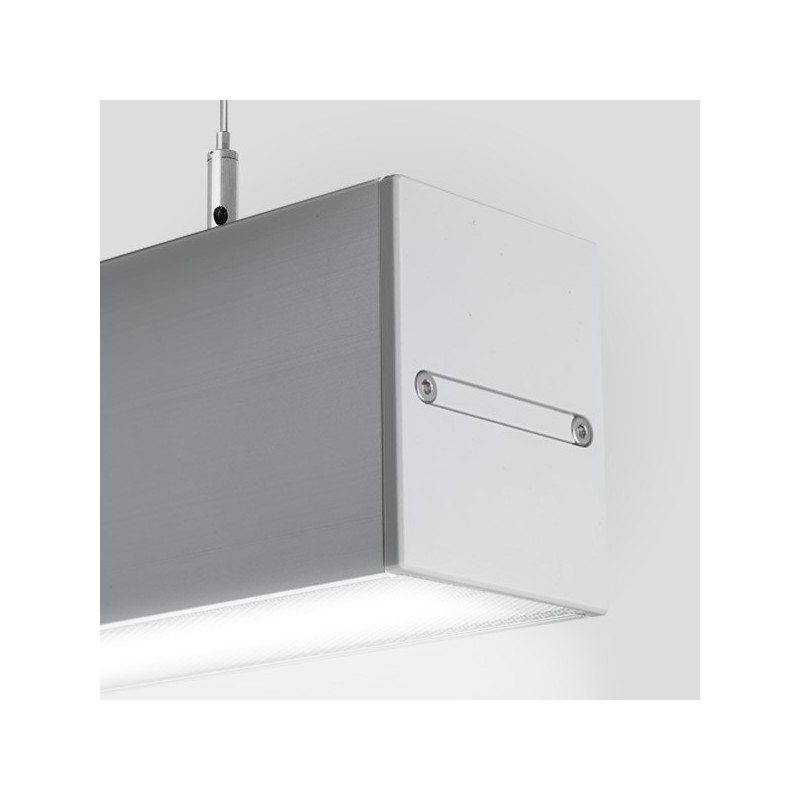

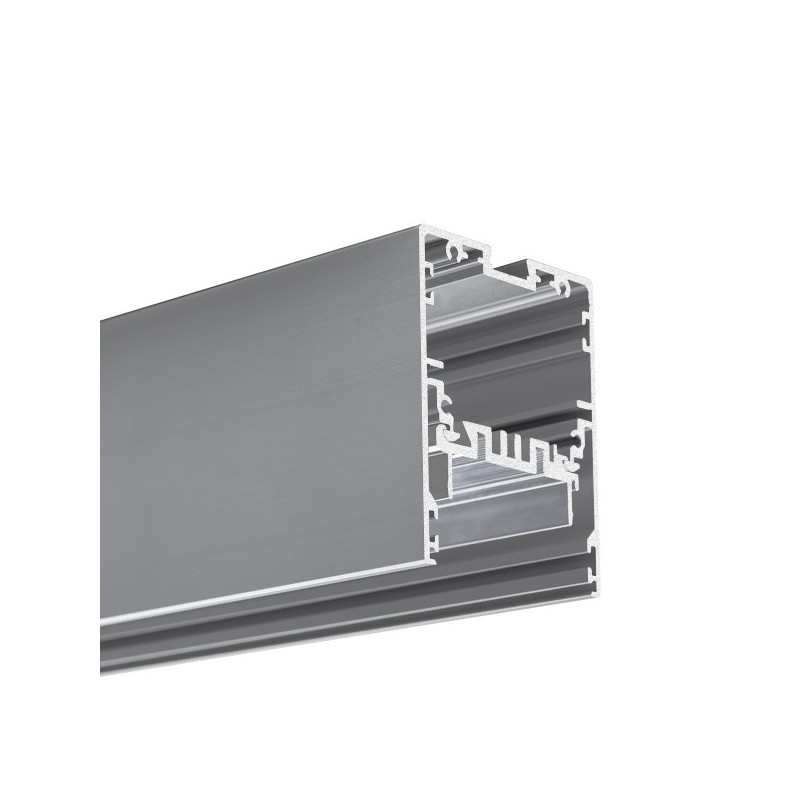

MOD-50 Perfil

18047

  • Fácil reparação por baixo, o que permite que ele seja colocado “parede a parede”
  • Possibilidade de construir um dispositivo de iluminação LED de brilho unificado e baixo (UGR) abaixo de 19 (com a cobertura prismática JUN-50)
  • O equipamento pode acomodar fontes de alimentação e eletrônicos de controle
  • Solução de montagem e desmontagem convenientes
  • Possível iluminação para cima / para baixo
  • Capacidade de criar luminárias com alta eficiência luminosa
  • A eficiência luminosa pode ser aumentada em 20% usando os refletores REFLEX 16-60
  • Resistência a vibrações e oscilações, o que aumenta a segurança
  • Pode ser lacado (sem afetar a cor da luz)
  • Pode ser usado com módulos de LED rígidos e fitas flexíveis
Acabamento
Anodizado
*Côr RAL disponivel mediante solicitação
MOD-50 Perfil Expandir

Especificações Técnicas
Aplicação

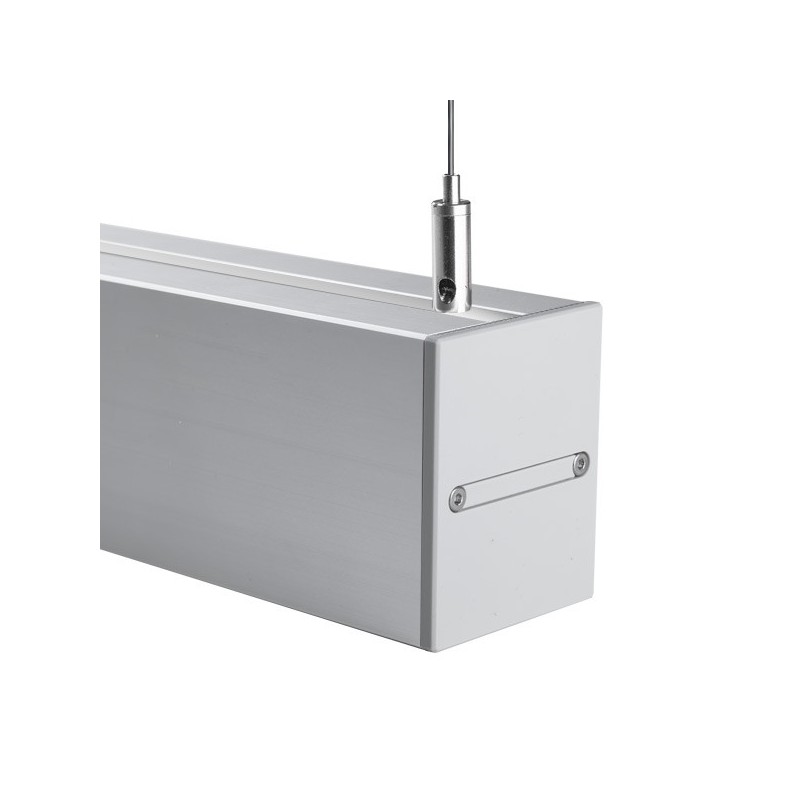

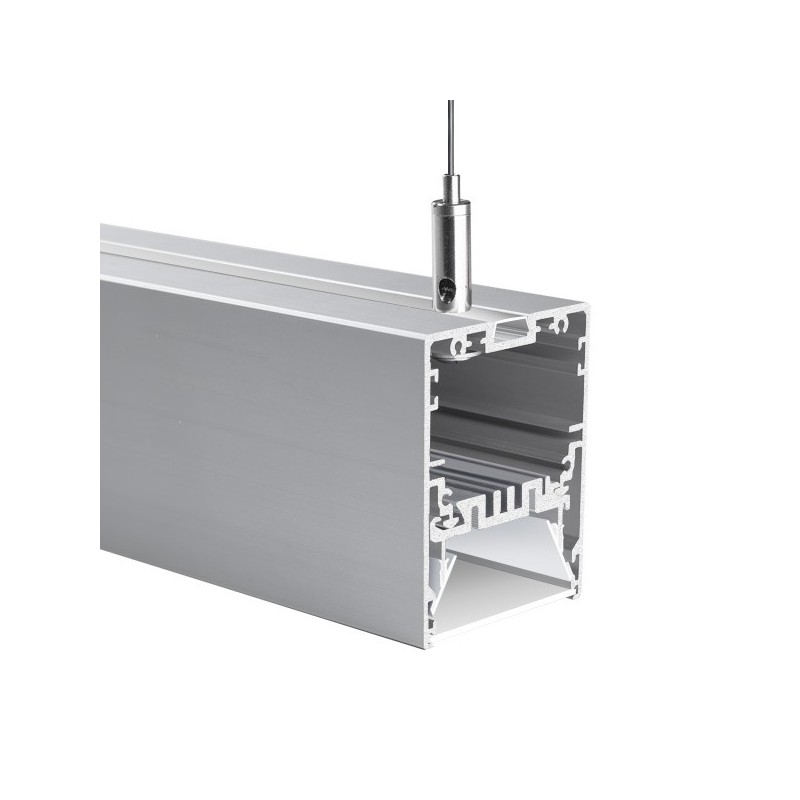

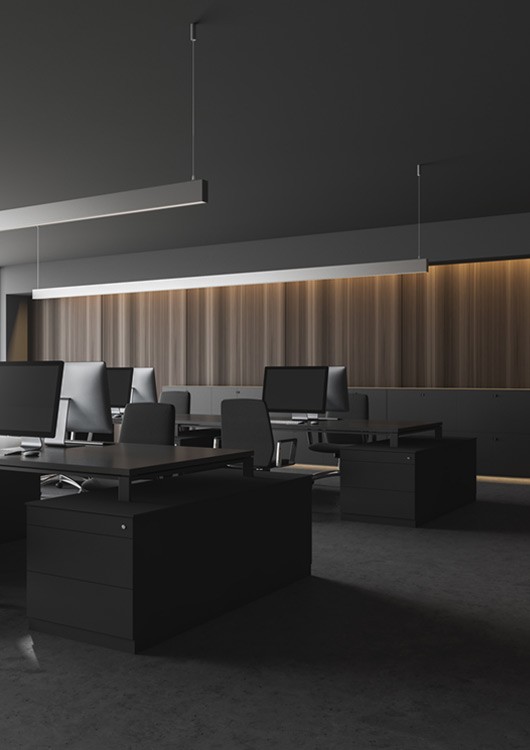

- Para a construção de luminárias avançadas de teto, montadas na superfície ou suspensas onde a montagem na superfície é difícil

Montagem

- Montagem confortável e confiável
- A possibilidade de usar parafusos autorroscantes

Informação Adicional

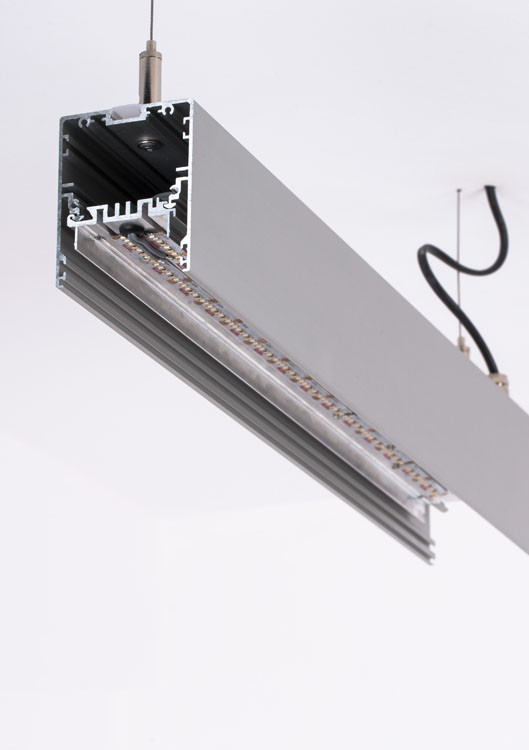

- A luminária MOD-50 pode ser anodizada ou pintada. O equipamento de iluminação MOD-50 pode gerar um forte feixe para baixo (duas tiras de LED com 10 mm de largura ou um único módulo de LED firme com até 24 mm de largura) e um feixe de luz de fundo para cima (uma tira de 10 mm)

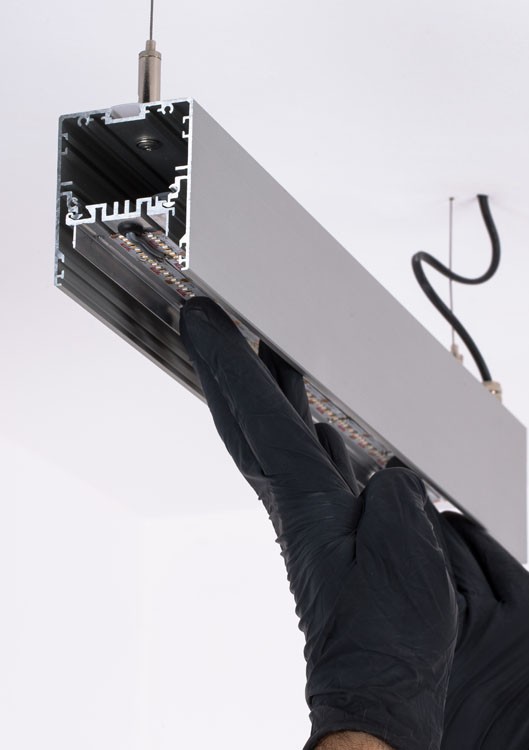

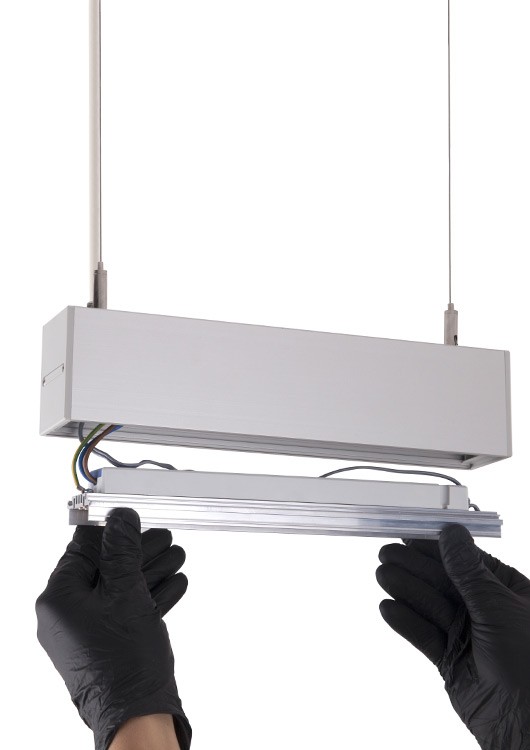

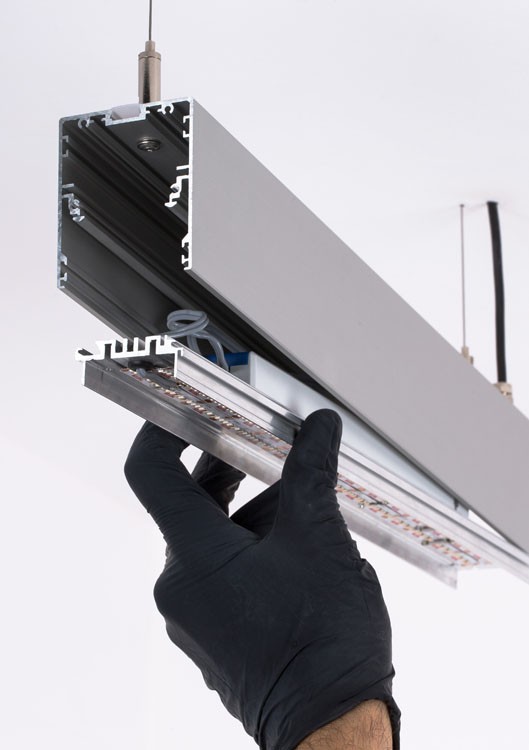

- a luminária MOD-50 foi projetada para que seu "núcleo" (extrusão com tiras de LED, fonte de alimentação, fios) possa ser totalmente preparado com antecedência (em condições de fábrica). No destino da montagem, o "núcleo" pronto do MOD-50 pode ser encaixado na estrutura da caixa montada anteriormente e conectado à energia

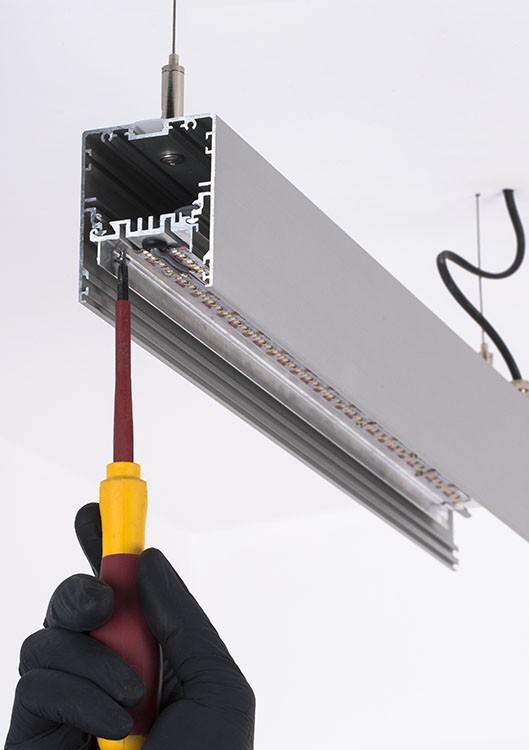

- Para cada 1 m do dispositivo de iluminação, devem ser utilizados dois parafusos de travamento. Nos aparelhos de iluminação com menos de 1 m, devem ser utilizados pelo menos 2 parafusos

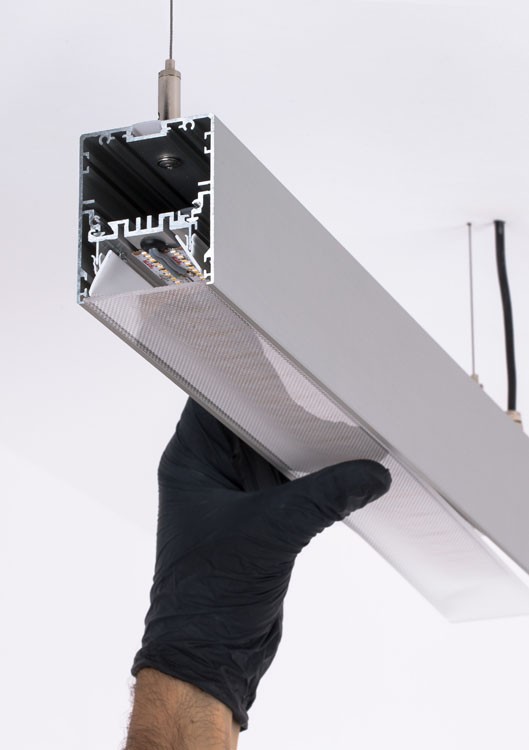

O dispositivo elétrico de iluminação MOD-50 é compatível com as seguintes capas:

- JUN-50 prismático, material: PMMA, comprimento: 1,5 m, resistente a UV, possibilidade de obter um fator de ofuscamento UGR ≤ 19

- POL-50 fosco, material: PC, comprimentos: 1 m, 2 m, 3 m, resistente a UV

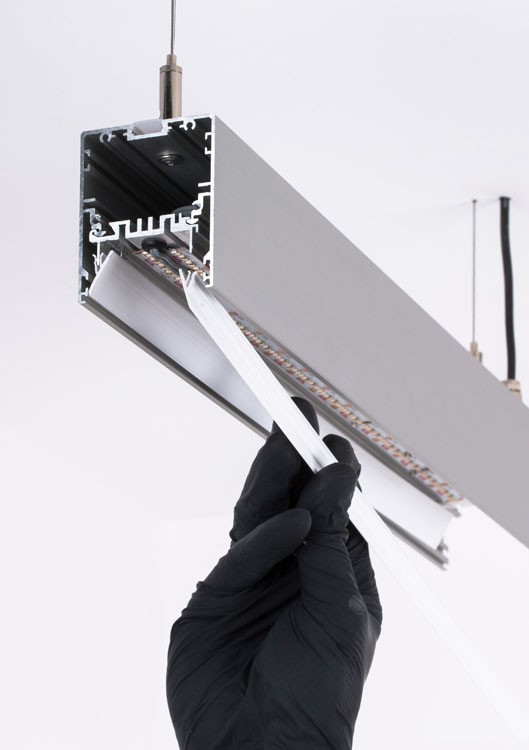

As tampas devem ser cortadas 2 mm mais curtas que os perfis de alumínio em cada extremidade (para que haja folgas de 2 mm nas duas extremidades do dispositivo)

Ref. nr.AcabamentoMedidas Disponíveis
18047ANODA_1Anodizado(raw)
1000 mm
18047ANODA_2Anodizado(raw)
2000 mm
18047ANODA_3Anodizado(raw)
3000 mm

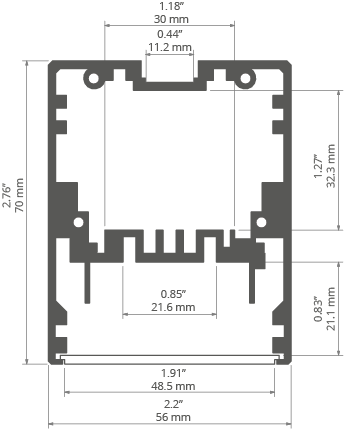

Desenho Técnico
