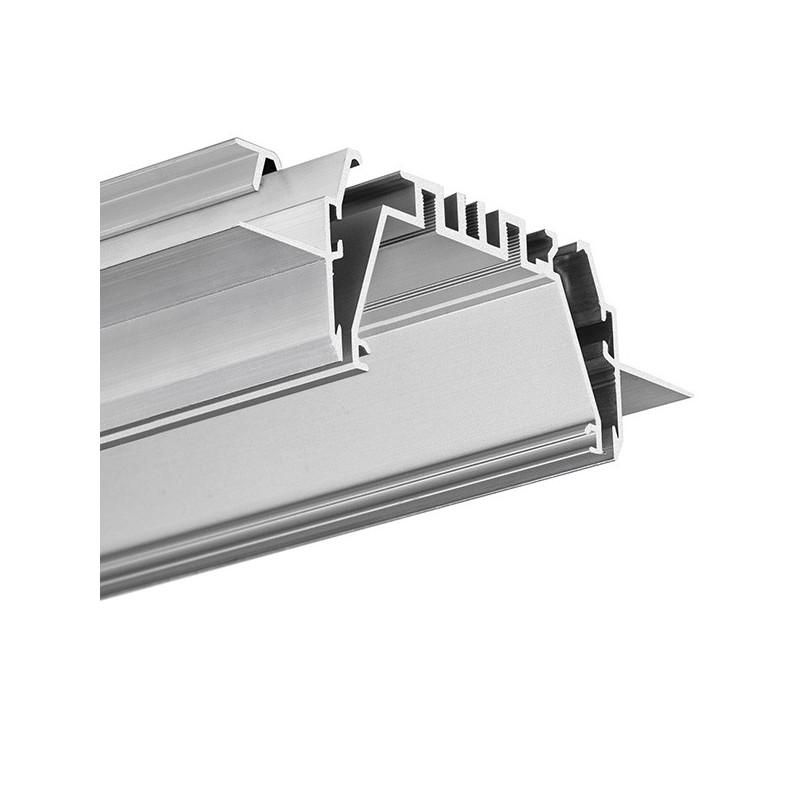

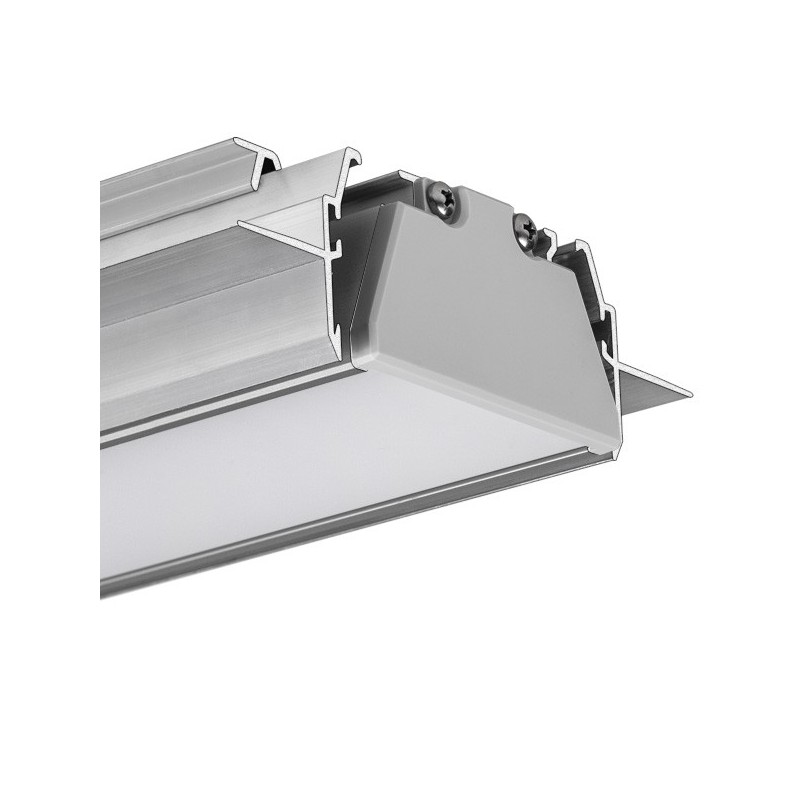

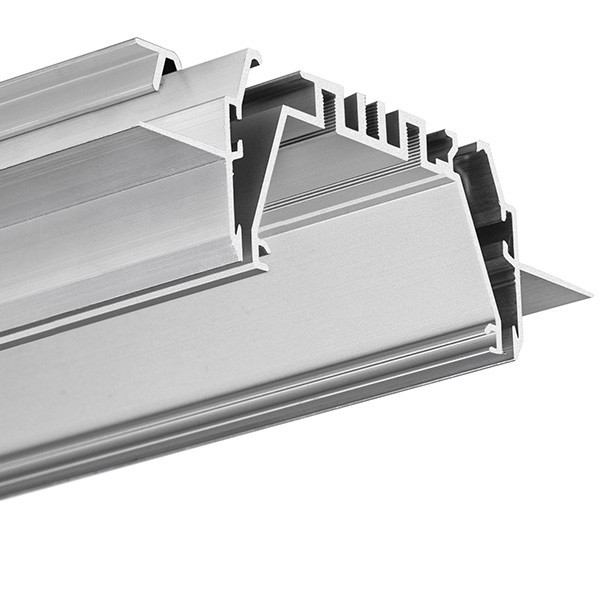

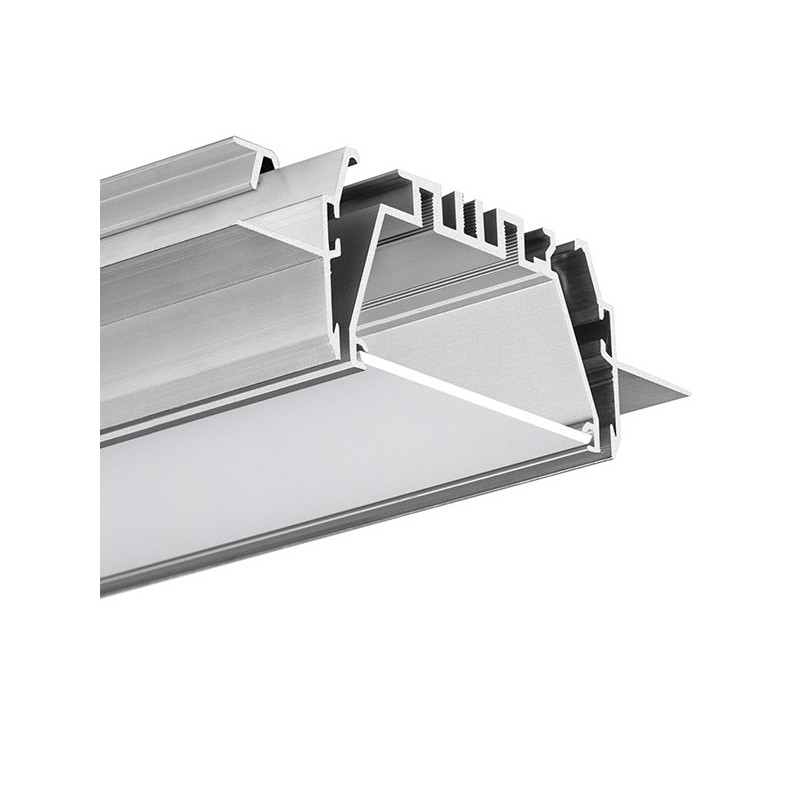

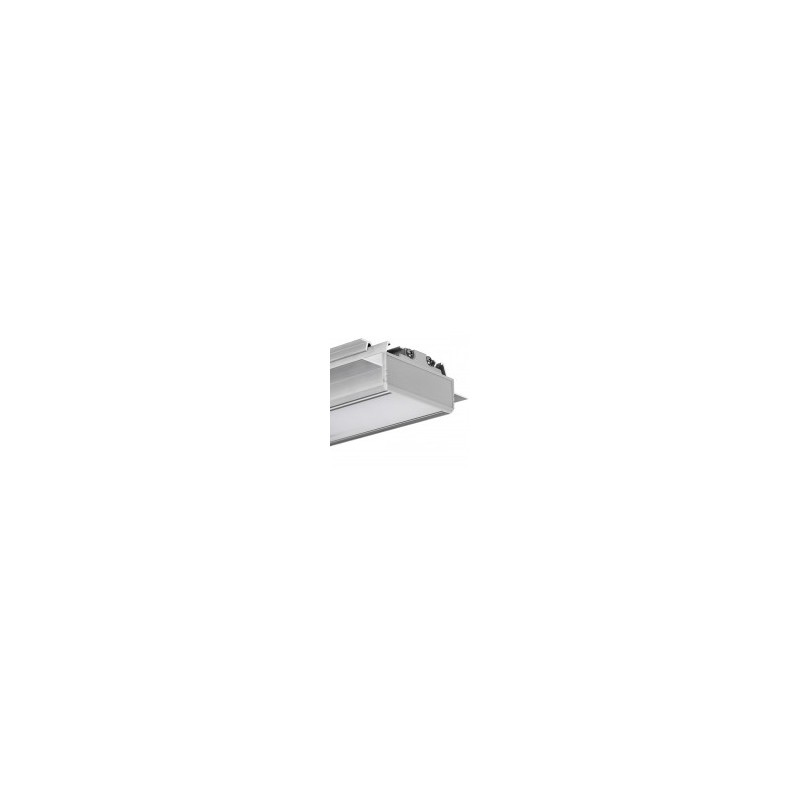

MOD-TEK-50 Kit Perfil

Ref: 18059+18053

As informações contidas na descrição aplicam-se ao sistema MOD-TEK-50 (um conjunto de perfis RAM-TEK-50,OMODO-50.

A estrutura a céu aberto do canal de montagem e seus elementos ajustáveis (pontes) permitem ocultar fontes de alimentação e outros dispositivos eletrônicos em qualquer seção da luminária LED, minimizando a necessidade de aberturas de inspeção desagradáveis nos tetos
A remoção e remontagem repetidas da luminária não danificam o teto
Um dispositivo de iluminação LED com UGR de baixo brilho ofuscante abaixo de 19 (com a capa prismática do JUN-50)
O perfil pode ser montado “de baixo” e, assim, construir luminárias de teto que funcionam “de parede a parede”
Conexões lineares conectores ZM

Itens to download

Ficha Técnica

Instruções de montagem

Instruções Gerais

Modelo 3D (.3ds)

Acabamento

Anodizado

*Côr RAL disponivel mediante solicitação

VIDEO DE DEMONSTRAÇÃO MONTAGEM

Expandir

Mostrar todas as imagens

Especificações Técnicas

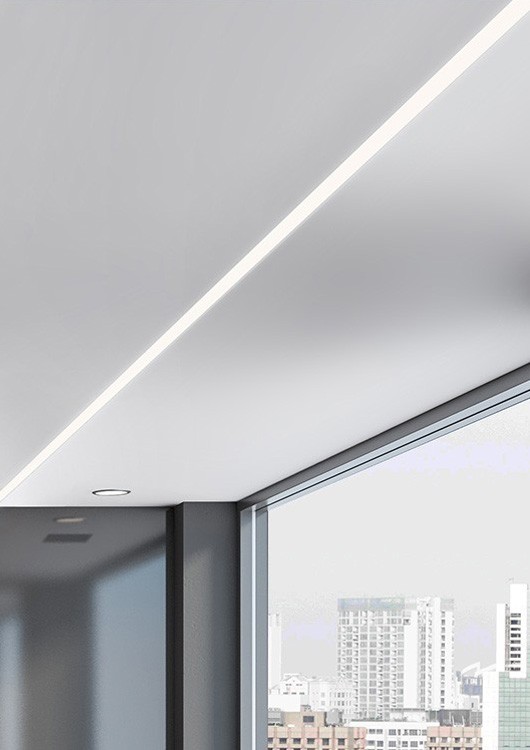

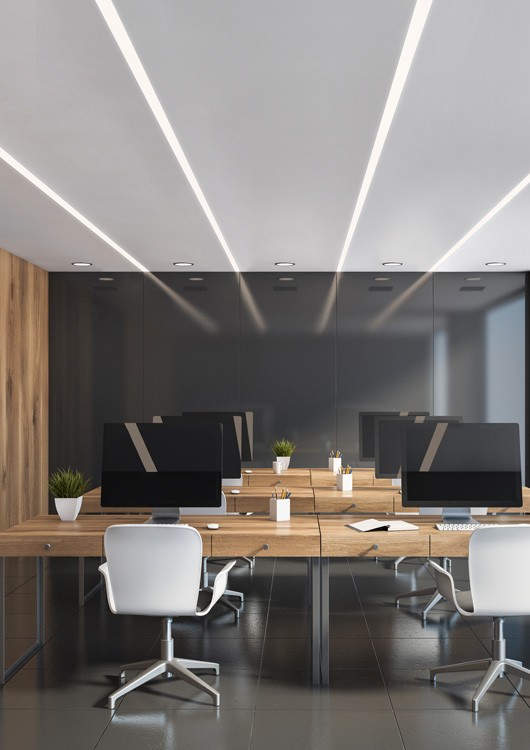

Aplicações

- Para a construção de luminárias profissionais com uma cobertura montada na superfície do teto ou da parede,
- Para aparelhos de iluminação LED embutidos no tecto, instalados e servidos como sistema
- Para criar canais de montagem precisos em drywall para luminárias LED (RAM-TEK-50)
- Para construção de aparelhos de iluminação LED capazes de atingir uma classificação ofuscante UGR ≤ 19

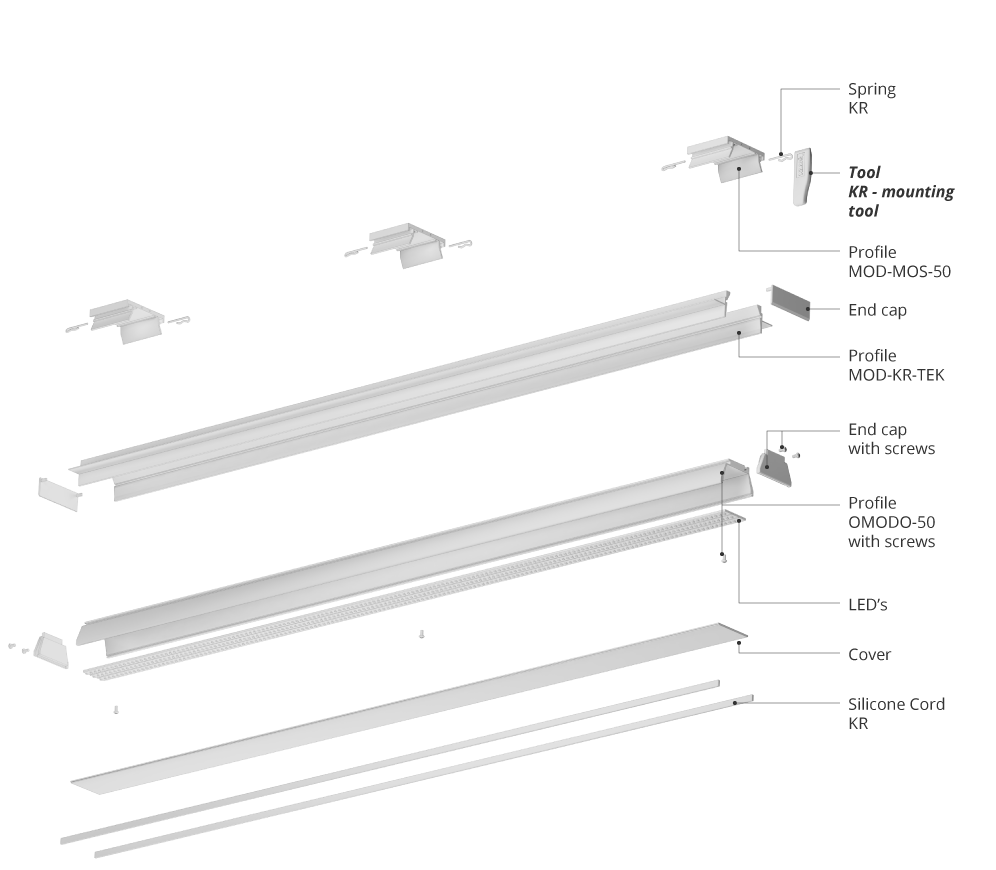

Montagem

- Incorporar o “canal de montagem” (RAM-TEK-50) na superfície do teto de drywall usando parafusos. Montagem do “núcleo” do dispositivo de iluminação (OMODO-50) no “canal de montagem” (RAM-TEK-50).

Informações Adicionais

- Os equipamentos MOD-TEK-50 foram projetados para 3 fitas de LED (10 mm de largura) ou 4 fitas (8 mm de largura) ou um módulo de corrente de LED de até 24 mm de largura.
- A luminária foi projetada para que o “núcleo” da luminária (perfil com fitas de LED, fonte de alimentação, fios e tampas) possa ser preparado com antecedência, em condições de fábrica. A única coisa a ser feita no local da instalação é inserir o “núcleo” preparado (OMODO-50) no canal de montagem pré-instalado (RAM-TEK-50).
- Montagem em placas de pladur de 12,5 mm de espessura.
- Dois parafusos de travamento devem ser usados para cada 1 m de luminária. Para luminárias com menos de 1m, devem ser utilizados pelo menos 2 parafusos.
- A largura do espaço no drywall para RAM-TEK-50: de 66 mm a 71 mm

A seguir, exemplos de capas compatíveis com MOD-TEK-50:
- Material prismático JUN-50: PMMA, comprimento: 1,5 m, resistente a UV, classificação ofuscante UGR ≤ 19 possível,
- POL-50 fosco, material: PC, comprimentos: 1 m, 2 m, 3 m, resistente a UV.
- Os espaços entre as bordas do canal de montagem e o “núcleo” do dispositivo elétrico podem ser finalizados com um cabo de silicone dedicado.

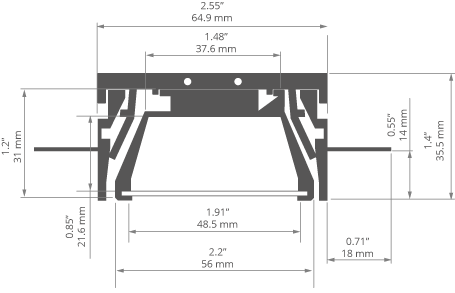

Desenho Tecnico
