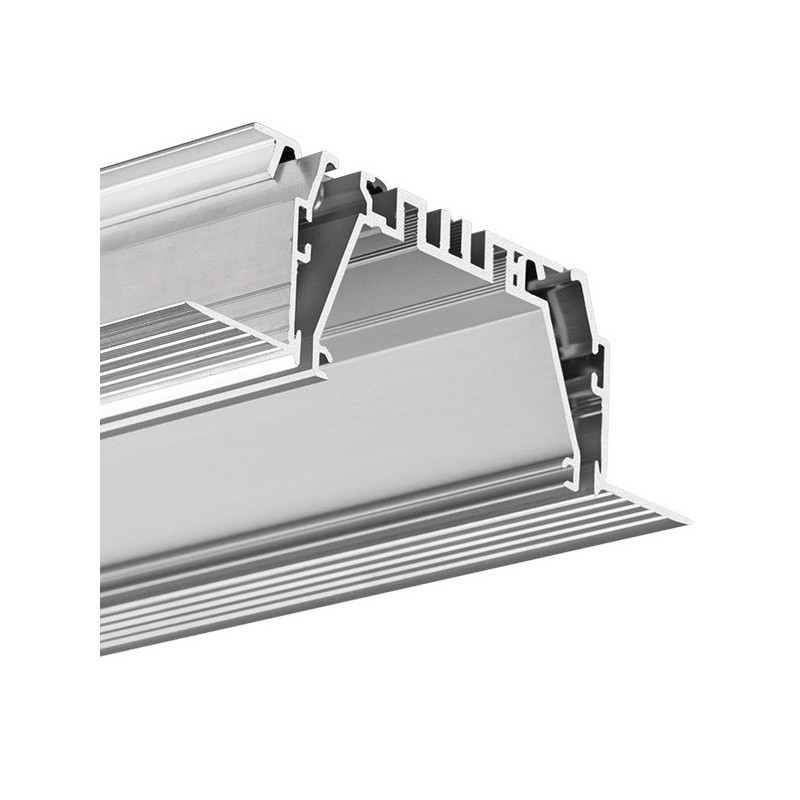

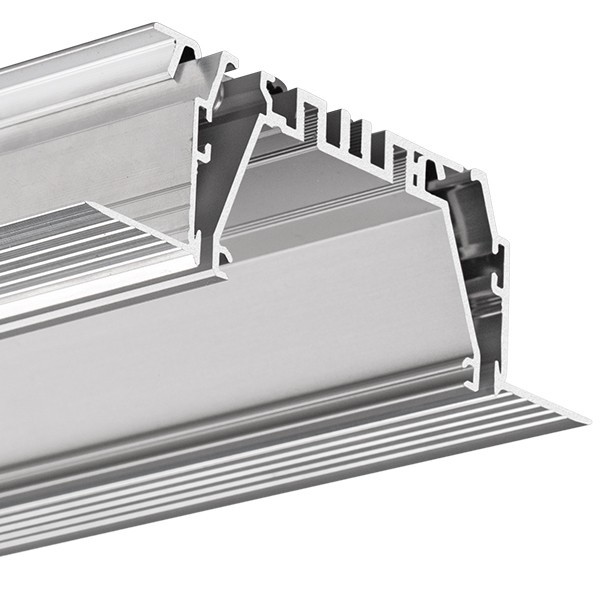

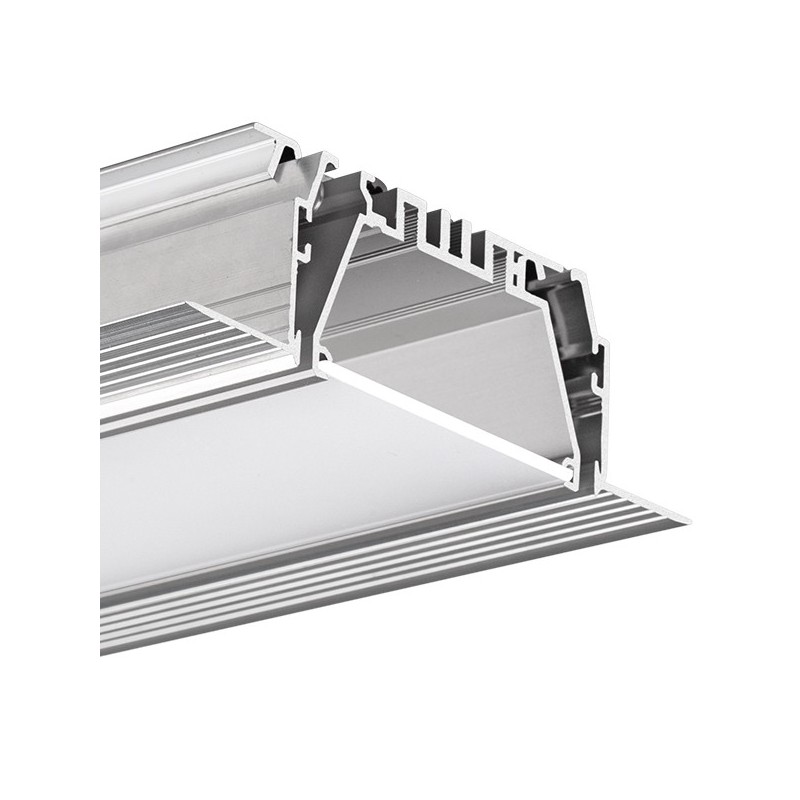

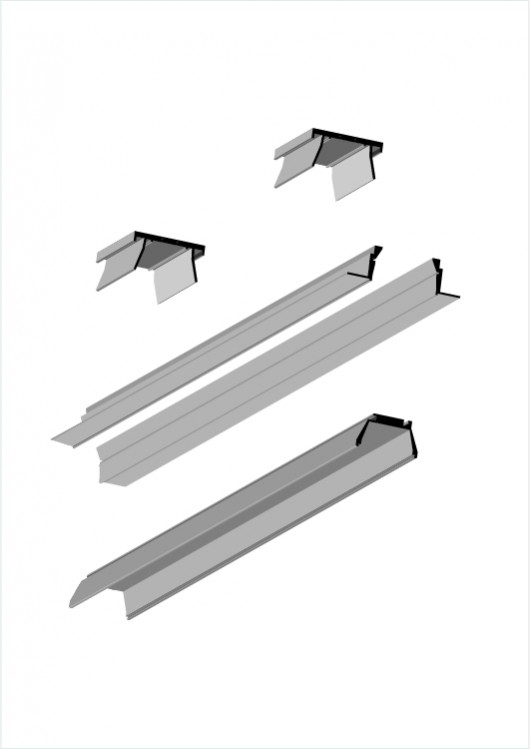

MOD-KOZE-50 Kit Perfil

Ref: 18055 + 18053

A estrutura de canal de montagem e seus elementos ajustáveis (pontes) permitem a colocar as fontes de alimentação e outros dispositivos eletronicos em qualquer seção da luminária LED, eliminando a necessidade de aberturas de inspeção desagradáveis nos tetos
A luminária pode ser removida e remontada sem danificar o teto Um dispositivo de iluminação LED com UGR de baixo brilho ofuscante abaixo de 19 pode ser construído ao utilizar a cobertura prismática JUN-50

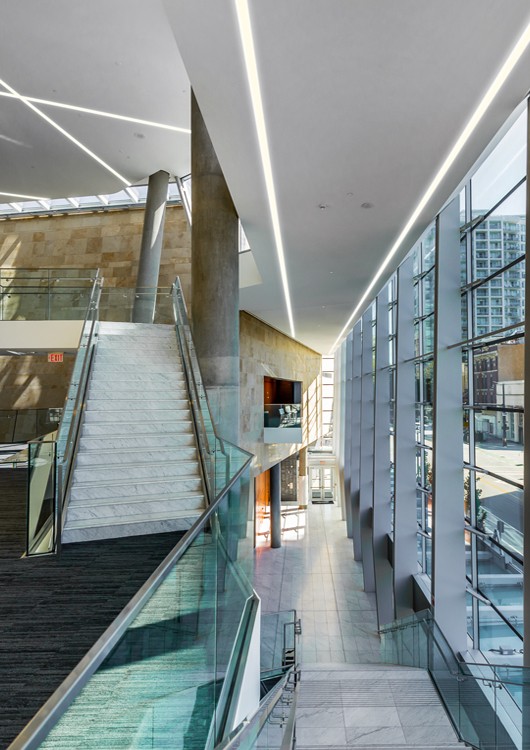

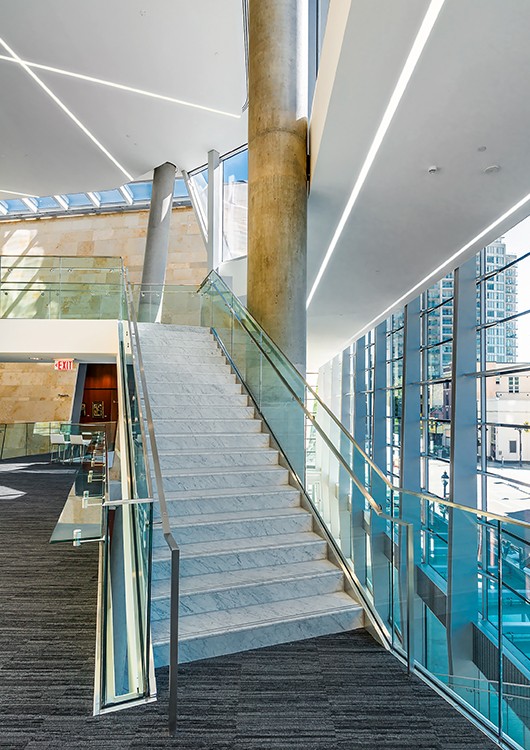

O perfil pode ser montado "de baixo", permitindo a construção de luminárias de teto que funcionam "de parede a parede"
Podem ser usadas fitas de LED ou módulos rigidos LED
Espessura de uma placa de Pladur(12mm)
Conexões lineares e poligonais são possíveis com conectores ZM
Montagem segura, resistente a vibrações

Itens to download

Ficha Técnica

Instruções de montagem

Instruções Gerais

Modelo 3D (.3ds)

VIDEO DE DEMONSTRAÇÃO MONTAGEM

Expandir

Mostrar todas as imagens

Especificações Técnicas

Aplicações

- Para a construção de luminárias profissionais com uma cobertura montada na superfície do teto ou da parede
- Para luminárias LED embutidas no teto, instaladas e atendidas como sistema
- Para criar canais de montagem precisos em pladur para luminárias LED
- Para a construção de equipamentos de iluminação LED que possam ter uma classificação ofuscante UGR ≤ 19

Montagem

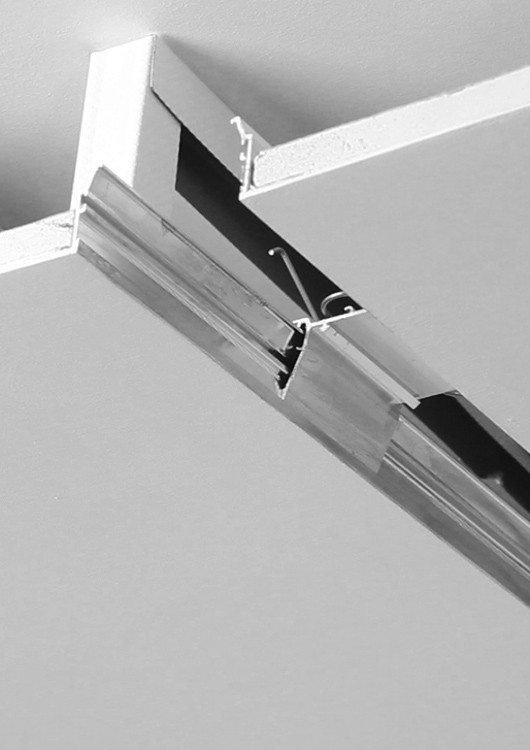

- Recesso do “canal de montagem” (RAM-KOZE-50) na superfície de um teto de gesso cartonado
- montagem do "núcleo" da luminária (OMODO-50) no "canal de montagem" (RAM-KOZE-50)

Informações Adicionais

- As luminárias MOD-KOZE-50 foram projetadas para 3 fitas de LED (10 mm de largura), 8 fitas (8 mm de largura) ou um módulo de corrente de LED de até 24 mm de largura

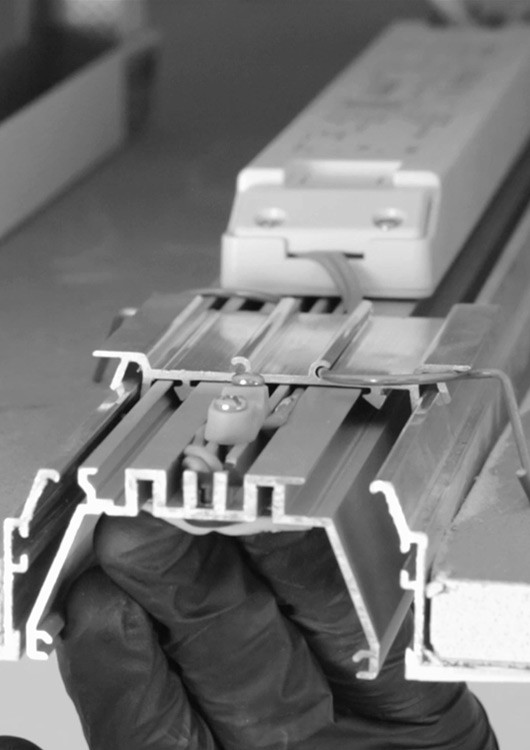

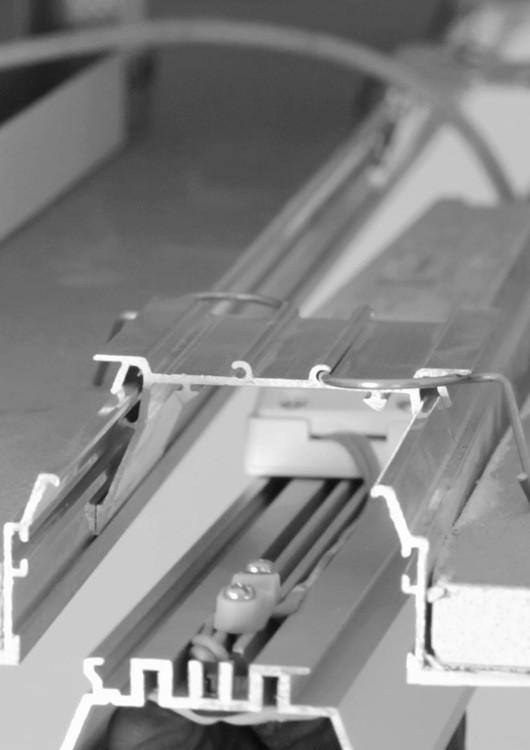

- A luminária foi projetada para que o "núcleo" da luminária (perfil com fitas de LED, fonte de alimentação, fios e tampas) possa ser preparado com antecedência, em condições de fábrica

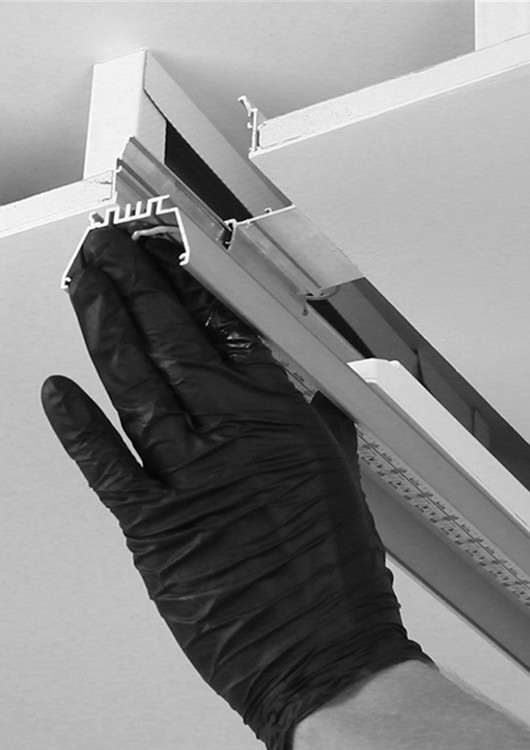

- A única coisa a ser feita no local da instalação é inserir o “núcleo” preparado (OMODO-50) no canal de montagem pré-instalado (RAM-KOZE-50)
- A largura do espaço no pladur para (RAM-KOZE-50): de 66 mm a 71 mm
- Devem ser utilizados dois parafusos de trava para cada 1m de luminária. Para luminárias com menos de 1m, pelo menos 2 parafusos
- As folgas entre as bordas do canal de montagem e o "núcleo" do dispositivo elétrico podem ser finalizadas com um cabo de silicone dedicado

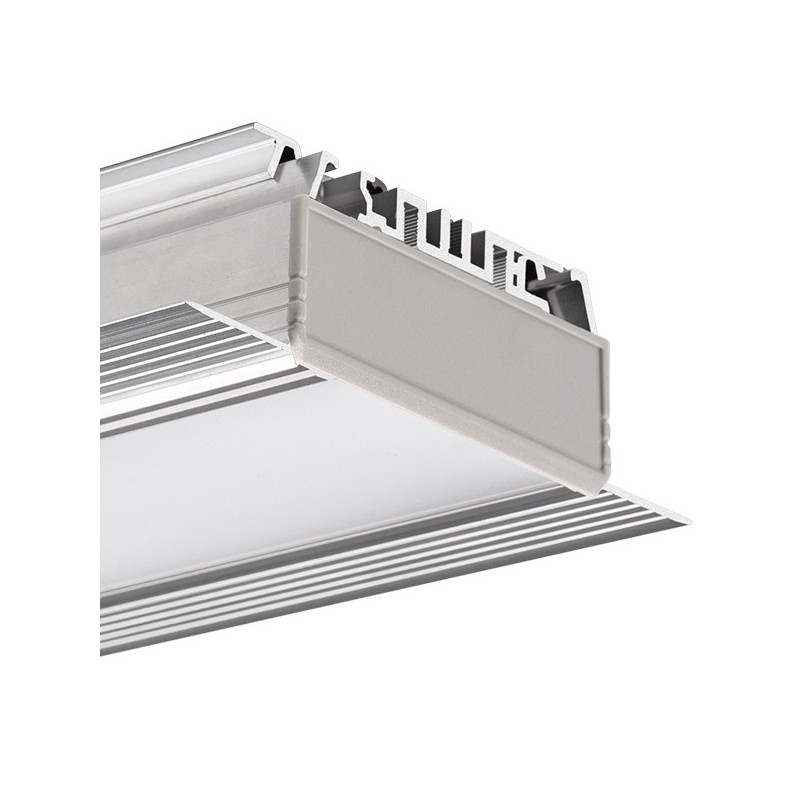

As seguintes capas são compatíveis com o MOD-KOZE-50:
- Material prismático JUN-50: PMMA, comprimento: 1,5 m, resistente a UV, classificação ofuscante UGR ≤ 19 possível
- Material fosco POL-50: PC, comprimentos: 1 m, 2 m, 3 m, resistente a UV
