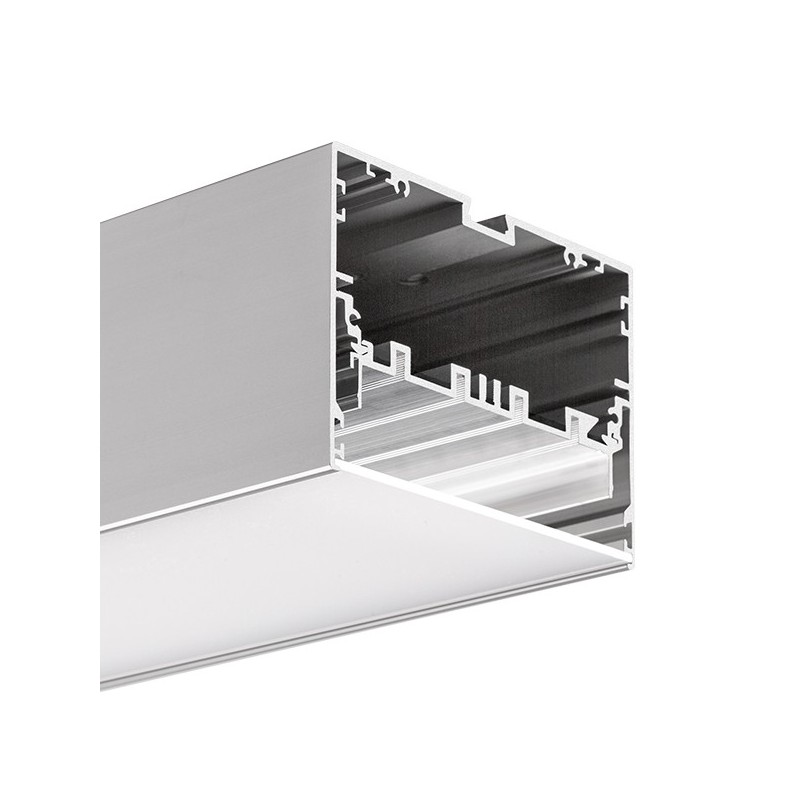

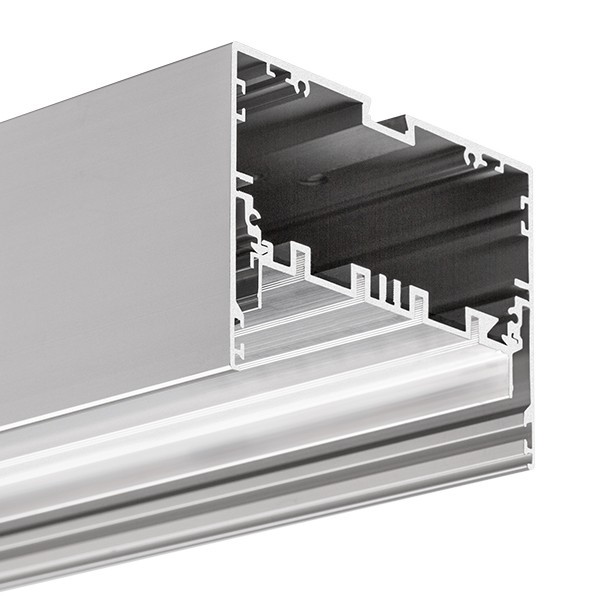

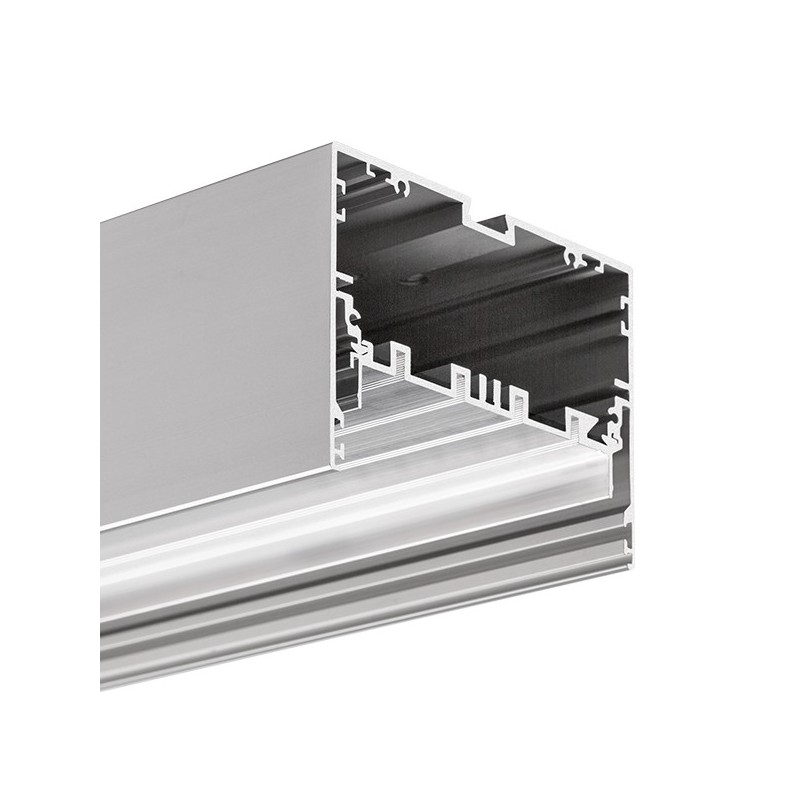

MOD-100 Perfil

Ref: 18049

O serviço é realizado a partir de baixo, permitindo a construção de luminárias de parede a parede
Pode ser construído um dispositivo de iluminação LED com UGR com baixo brilho ofuscante abaixo de 19 (com a tampa prismática JUN-100)
O equipamento pode acomodar fontes de alimentação e controlar eletrônicos
Uma solução de sistema para montagem e desmontagem confortáveis
Direciona a luz para baixo e para cima
Capacidade de construir luminárias com alta emissão de luz
Pode ser combinado em strings e linhas segmentadas
A saída de luz pode ser aumentada com os refletores REFLEX 16-60
Pode ser pintado (sem afetar a cor clara)
Podem ser usadas fitas de LED ou módulos de corrente de LED

Itens para download

Ficha Técnica

Instruções de Montagem

Instruções Gerais

3D Model (.3ds)

Acabamento

Anodizado (raw)

*Côr RAL disponivel mediante solicitação

VIDEO DE DEMONSTRAÇÃO MONTAGEM

Expandir

Mostrar todas as imagens

Especificações Técnicas

Aplicação

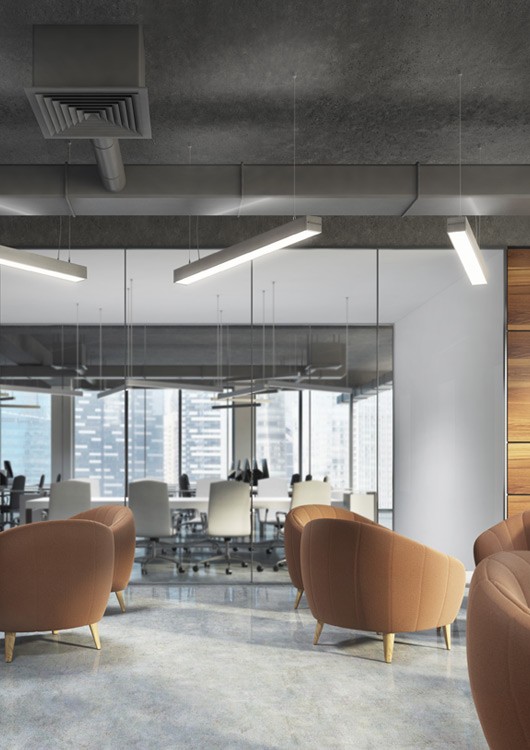

- Para a construção de luminárias avançadas de teto, montadas na superfície ou em locais de instalação difíceis

Montagem

- Instalação confortável e confiável
- A possibilidade de usar parafusos autorroscantes

Informação Adicional

- A luminária MOD-100 pode ser anodizada ou pintada
- As luminárias MOD-100 podem produzir um forte feixe de luz para baixo (6 fitas de LED, 10 mm de largura) ou 2 módulos de corrente de LED de 24 mm de largura) e um feixe de alta (1 fita de LED, 10 mm de largura)
- O MOD-100 foi projetado como um “núcleo” (perfil com fitas de LED, fonte de alimentação, cabos), que pode ser preparado com antecedência (em condições de fábrica)
- As luminárias MOD-100 podem produzir um forte feixe de luz para baixo (6 fitas de LED, 10 mm de largura) ou 2 módulos de corrente de LED de 24 mm de largura) e um feixe de alta (1 fita de LED, 10 mm de largura)
- no local da instalação, basta inserir o “núcleo” preparado no corpo do dispositivo e conectar a energia
- use 2 parafusos de travamento para cada 1m do aparelho. Em equipamentos com menos de 1m, use pelo menos 2 parafusos.

As seguintes tampas devem ser usadas com o dispositivo MOD-100

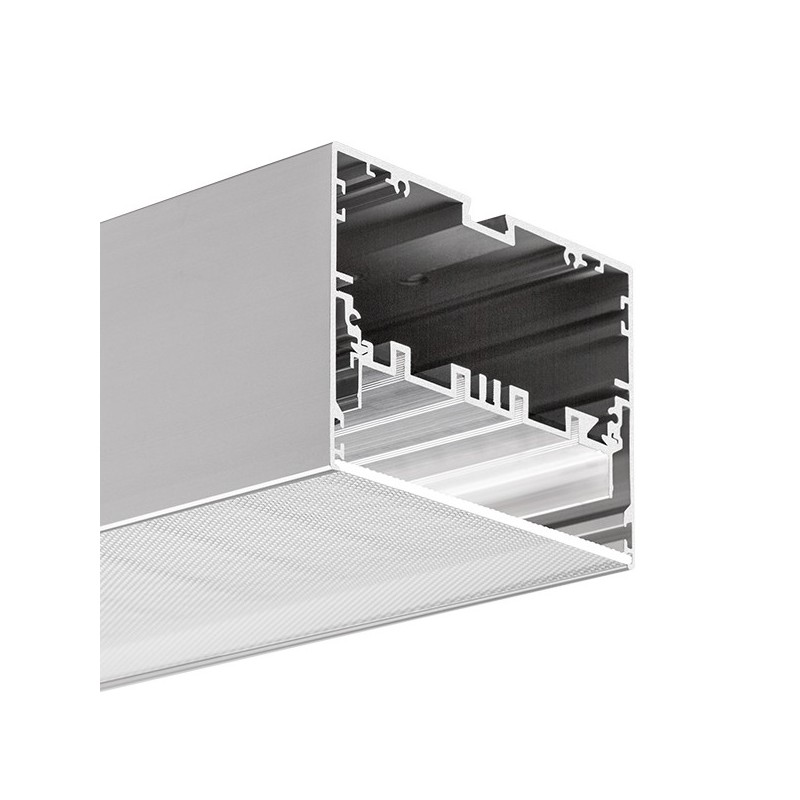

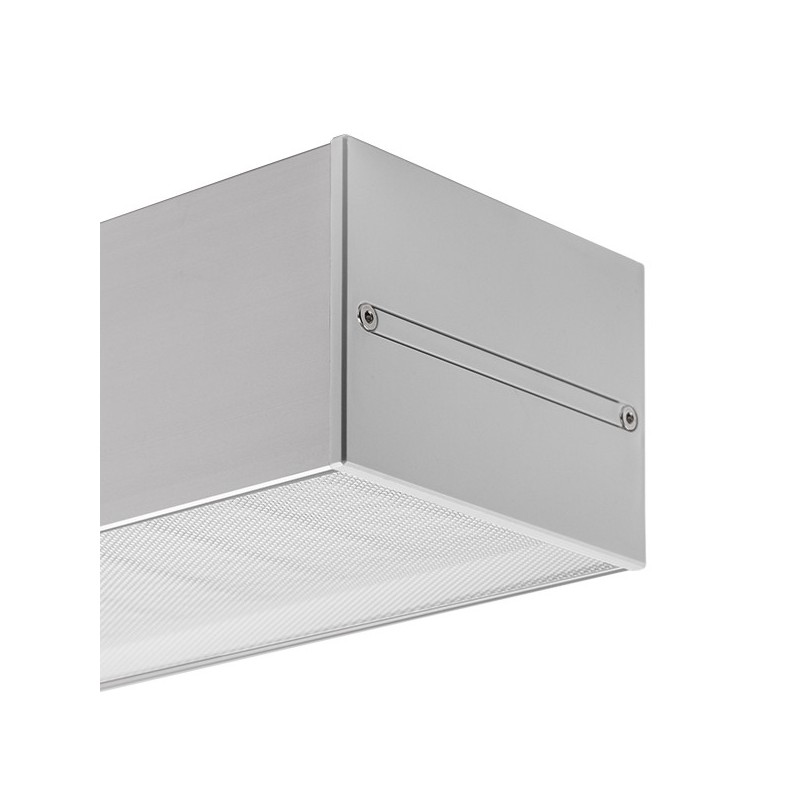

- Material prismático JUN-100: PMMA, comprimento: 1,5 m, resistente a UV, classificação ofuscante UGR ≤ 19 possível
- Material prismático JUN-100: PMMA, comprimento: 1,5 m, resistente a UV, classificação ofuscante UGR ≤ 19 possível
